پمپ طبقاتی

پمپ طبقاتی یکی از گزینه‌های مهم برای سیستم‌هایی است که علاوه بر تأمین جریان آب، به فشار بالاتری نسبت به بسیاری از پمپ‌های تک‌مرحله‌ای نیاز دارند. این پمپ‌ها با استفاده از چند طبقه یا مرحله پمپاژ، انرژی بیشتری به سیال منتقل می‌کنند و به همین دلیل در سیستم‌های آبرسانی، تقویت فشار، تأسیسات ساختمانی و برخی کاربردهای صنعتی مورد استفاده قرار می‌گیرند.

در این صفحه از تپش پمپ می‌توانید انواع پمپ طبقاتی عمودی و افقی را بررسی کنید و با مقایسه مشخصات مدل‌های موجود، گزینه مناسب‌تری برای پروژه خود انتخاب کنید. انتخاب پمپ طبقاتی فقط بر اساس توان موتور یا قیمت انجام نمی‌شود و عواملی مانند دبی، هد، نوع سیال، شرایط نصب و نقطه کاری سیستم نیز باید در نظر گرفته شوند.

پمپ طبقاتی چیست و چگونه کار می‌کند؟

پمپ طبقاتی یا چندمرحله‌ای، نوعی پمپ سانتریفیوژ است که در آن چند مرحله پمپاژ پشت سر هم قرار گرفته‌اند. در هر مرحله، پروانه بخشی از انرژی را به سیال منتقل می‌کند و افزایش فشار در مراحل مختلف ادامه پیدا می‌کند. به همین دلیل این نوع پمپ می‌تواند برای کاربردهایی که به هد بالاتر نیاز دارند، گزینه مناسبی باشد.

تعداد طبقات در یک پمپ می‌تواند با مشخصات هیدرولیکی و طراحی مدل ارتباط داشته باشد. افزایش تعداد طبقات الزاماً به این معنی نیست که یک پمپ برای هر پروژه‌ای مناسب‌تر است؛ بلکه باید نقطه کاری واقعی سیستم، یعنی ترکیب مورد نیاز هد و دبی، با منحنی عملکرد پمپ مطابقت داشته باشد.

در پمپ‌های طبقاتی، آب یا سیال پس از عبور از یک مرحله وارد مرحله بعدی می‌شود و فرآیند افزایش انرژی ادامه پیدا می‌کند. نتیجه این ساختار، دستیابی به هد بالاتر در مقایسه با بسیاری از پمپ‌های تک‌مرحله‌ای با ابعاد و ساختار مشابه است.

انواع پمپ طبقاتی

پمپ‌های طبقاتی را می‌توان از نظر آرایش و نحوه قرارگیری مراحل به مدل‌های عمودی و افقی تقسیم کرد. انتخاب بین این دو نوع به فضای نصب، مشخصات سیستم، ظرفیت مورد نیاز و طراحی خود پمپ بستگی دارد.

پمپ طبقاتی عمودی

در پمپ طبقاتی عمودی، محور و مجموعه مراحل پمپاژ به صورت عمودی قرار می‌گیرند. این طراحی در بسیاری از سیستم‌های تقویت فشار و آبرسانی مورد استفاده قرار می‌گیرد و در شرایطی که محدودیت فضا در سطح زمین وجود دارد، می‌تواند مزیت داشته باشد.

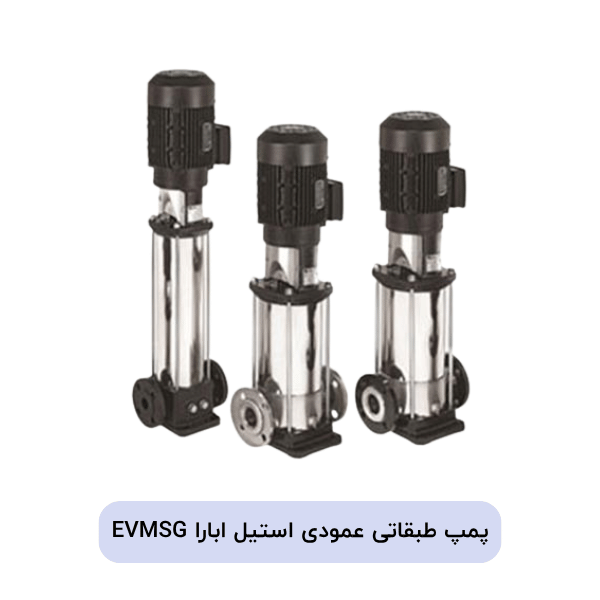

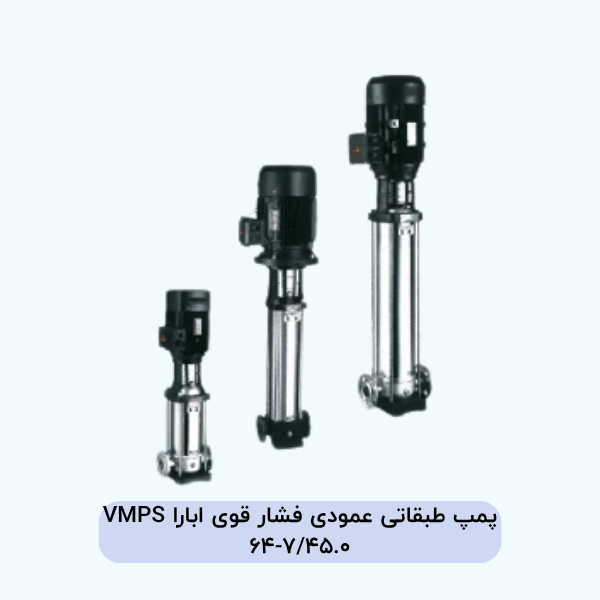

در دسته پمپ طبقاتی، مدل‌هایی مانند EVM، EVMS، EVMSG و VMPS ابارا در ساختار عمودی قرار دارند. مشخصات هر مدل و ظرفیت‌های قابل انتخاب آن باید بر اساس اطلاعات فنی همان محصول بررسی شود.

پمپ طبقاتی افقی

در مدل‌های افقی، مجموعه پمپ و طبقات در راستای افقی قرار می‌گیرند. این ساختار در برخی پروژه‌های آبرسانی و کاربردهای صنعتی مورد استفاده قرار می‌گیرد و انتخاب آن باید با توجه به شرایط نصب و نیاز هیدرولیکی پروژه انجام شود.

در محصولات موجود تپش پمپ، MATRIX و COMPACT ابارا در گروه پمپ‌های طبقاتی افقی قرار گرفته‌اند. بنابراین هنگام انتخاب بین مدل عمودی و افقی، تنها به نام یا توان موتور توجه نکنید و شرایط واقعی محل نصب و نیاز سیستم را نیز در نظر بگیرید.

کاربرد پمپ طبقاتی

پمپ طبقاتی بیشتر در سیستم‌هایی مورد استفاده قرار می‌گیرد که به افزایش فشار و هد قابل توجه نیاز دارند. این کاربرد می‌تواند از تأسیسات ساختمانی و آبرسانی تا برخی سیستم‌های صنعتی و فرآیندهای انتقال آب را شامل شود. یکی از کاربردهای رایج این پمپ‌ها، تقویت فشار آب است و در برخی سیستم‌های آبرسانی می‌توان از پمپ‌های طبقاتی در ساختار بوستر پمپ آبرسانی استفاده کرد.. در ساختمان‌ها، مجتمع‌ها و سیستم‌های آبرسانی، زمانی که فشار موجود برای تأمین نیاز مصرف‌کنندگان کافی نیست، می‌توان با طراحی صحیح سیستم پمپاژ، از پمپ مناسب برای افزایش فشار استفاده کرد.

از دیگر کاربردهای این نوع پمپ می‌توان به موارد زیر اشاره کرد:

• سیستم‌های آبرسانی ساختمان‌ها
• تقویت فشار آب
• تأسیسات و موتورخانه‌ها
• سیستم‌های انتقال آب
• برخی کاربردهای صنعتی
• سیستم‌های تحت فشار
• استفاده در مجموعه‌های پمپاژ و بوسترپمپ‌ها

البته مناسب بودن پمپ طبقاتی برای یک کاربرد خاص به معنی مناسب بودن تمام مدل‌های این گروه نیست. دبی، هد، نوع سیال، دما، فشار کاری و شرایط نصب باید قبل از انتخاب بررسی شود. انتخاب نوع پمپ به نیاز سیستم بستگی دارد. برای سیستم‌هایی که هدف اصلی آنها گردش آب در مدار گرمایش یا تأسیسات است، ممکن است پمپ سیرکولاتور گزینه مناسب‌تری باشد؛ در حالی که پمپ طبقاتی بیشتر برای شرایطی که به هد بالاتر نیاز است بررسی می‌شود.

مزایای استفاده از پمپ طبقاتی

مهم‌ترین ویژگی پمپ‌های چندمرحله‌ای، امکان دستیابی به هد بالاتر از طریق قرار گرفتن چند مرحله پمپاژ در یک مجموعه است. این ساختار باعث شده این نوع پمپ در پروژه‌هایی که فشار بیشتری مورد نیاز است، کاربرد زیادی داشته باشد. از طرف دیگر، پمپ‌های طبقاتی در مدل‌ها و آرایش‌های مختلف تولید می‌شوند و همین موضوع امکان انتخاب بر اساس شرایط متفاوت پروژه را فراهم می‌کند. با این حال، مزیت واقعی یک مدل زمانی مشخص می‌شود که با نقطه کاری سیستم هماهنگ باشد.

از مهم‌ترین مزایای پمپ طبقاتی می‌توان به موارد زیر اشاره کرد:

• امکان تأمین هد بالا
• تنوع در مدل‌های عمودی و افقی
• مناسب برای بسیاری از سیستم‌های تقویت فشار
• امکان انتخاب مدل متناسب با دبی و هد مورد نیاز
• استفاده در سیستم‌های آبرسانی و تأسیسات مختلف
• امکان استفاده در ساختارهای بوسترپمپ
• تنوع در جنس و طراحی بسته به مدل و کاربرد

در انتخاب پمپ، نباید فقط به این مزایا توجه کرد. اگر پمپ با نیاز واقعی سیستم تطابق نداشته باشد، حتی یک محصول باکیفیت نیز نمی‌تواند عملکرد مطلوبی ارائه دهد.

هنگام خرید پمپ طبقاتی به چه نکاتی توجه کنیم؟

خرید پمپ طبقاتی باید بر اساس مشخصات فنی پروژه انجام شود. یکی از اشتباهات رایج این است که کاربر فقط بر اساس توان موتور یا تعداد طبقات تصمیم بگیرد. در حالی که مشخصات هیدرولیکی پمپ و شرایط واقعی سیستم اهمیت بیشتری در انتخاب دارند.

• دبی مورد نیاز

دبی مشخص می‌کند که پمپ در واحد زمان چه مقدار سیال را جابه‌جا می‌کند. برای تعیین دبی مناسب باید میزان مصرف و نیاز سیستم مشخص شود. در پروژه‌های ساختمانی، تعداد واحدها و الگوی مصرف می‌تواند در محاسبه دبی مؤثر باشد و در پروژه‌های صنعتی، دبی مورد نیاز به فرآیند و تجهیزات وابسته است.

• هد مورد نیاز

هد یکی از مهم‌ترین پارامترهای انتخاب پمپ است و نشان‌دهنده توان پمپ برای غلبه بر ارتفاع و افت‌های موجود در سیستم است. ارتفاع ساختمان، طول مسیر لوله‌کشی، افت فشار اتصالات و فشار مورد نیاز در نقطه مصرف باید در محاسبات لحاظ شوند.

• تعداد طبقات پمپ

تعداد طبقات یکی از مشخصات ساختاری پمپ‌های چندمرحله‌ای است، اما نباید آن را به تنهایی معیار انتخاب قرار داد. تعداد طبقات باید در کنار منحنی عملکرد، هد، دبی و سایر مشخصات فنی بررسی شود.

• توان موتور

توان موتور باید با نیاز هیدرولیکی پمپ و شرایط کاری آن هماهنگ باشد. انتخاب موتور بزرگ‌تر از نیاز واقعی همیشه به معنی انتخاب بهتر نیست و می‌تواند باعث افزایش هزینه خرید و مصرف انرژی شود.

• جنس بدنه و قطعات

جنس بدنه، پروانه و سایر قطعات پمپ باید متناسب با نوع سیال و شرایط محیطی انتخاب شود. برای آب تمیز و کاربردهای مختلف، مدل‌های متفاوتی وجود دارد و جنس قطعات می‌تواند روی دوام، مقاومت در برابر خوردگی و شرایط استفاده تأثیر بگذارد.

• نوع سیال و دمای آن

قبل از خرید باید مشخص شود که پمپ برای چه سیالی استفاده خواهد شد. دمای سیال، میزان خورندگی، وجود ذرات جامد و سایر ویژگی‌های سیال می‌توانند در انتخاب مدل مناسب مؤثر باشند.

• شرایط نصب

فضای موجود، وضعیت لوله‌کشی، جهت نصب، دسترسی برای سرویس و شرایط محیطی نیز باید بررسی شوند. در بعضی پروژه‌ها پمپ عمودی انتخاب مناسب‌تری است و در برخی شرایط مدل افقی می‌تواند نصب ساده‌تری داشته باشد.

قیمت پمپ طبقاتی به چه عواملی بستگی دارد؟

قیمت پمپ طبقاتی یک عدد ثابت نیست و به مشخصات مدل و شرایط بازار بستگی دارد. حتی دو پمپ از یک برند می‌توانند به دلیل تفاوت در توان، تعداد طبقات، جنس قطعات، دبی، هد و ساختار، قیمت متفاوتی داشته باشند.

مهم‌ترین عوامل مؤثر بر قیمت عبارت‌اند از:

• برند و سری پمپ
• مدل پمپ
• توان موتور
• دبی و هد
• تعداد طبقات
• عمودی یا افقی بودن ساختار
• جنس بدنه و قطعات
• نوع الکتروموتور
• شرایط و تجهیزات مورد نیاز برای نصب

به همین دلیل برای بررسی قیمت پمپ طبقاتی بهتر است ابتدا مشخصات فنی مورد نیاز پروژه تعیین شود و سپس مدل‌های مناسب با یکدیگر مقایسه شوند. قیمت یک پمپ بدون توجه به نقطه کاری نمی‌تواند معیار مناسبی برای انتخاب باشد.

پمپ طبقاتی برای چه کاربردهایی مناسب است؟

پمپ طبقاتی زمانی انتخاب مناسبی است که سیستم به فشار یا هد بالاتری نیاز داشته باشد و مشخصات هیدرولیکی پروژه با محدوده عملکرد یک مدل چندمرحله‌ای مطابقت داشته باشد.برای مثال، در برخی سیستم‌های آبرسانی ساختمان‌ها، تقویت فشار، تأسیسات و کاربردهای صنعتی، ساختار چندمرحله‌ای می‌تواند پاسخ مناسبی به نیاز سیستم بدهد.در مقابل، اگر پروژه به دبی یا فشار متفاوتی نیاز داشته باشد، ممکن است نوع دیگری از پمپ گزینه مناسب‌تری باشد. بنابراین قبل از خرید، بهتر است هد و دبی مورد نیاز محاسبه و سپس منحنی عملکرد پمپ بررسی شود.

در پروژه‌های ساختمانی، انتخاب بین پمپ طبقاتی و انواع پمپ آب خانگی به تعداد واحدها، میزان مصرف، فشار مورد نیاز و شرایط سیستم آبرسانی بستگی دارد. اگر انتخاب پمپ برای یک پروژه ساختمانی یا صنعتی انجام می‌شود، استفاده از مشاوره فنی می‌تواند از انتخاب اشتباه ظرفیت یا مدل جلوگیری کند.

تفاوت پمپ طبقاتی با پمپ تک‌مرحله‌ای چیست؟

تفاوت اصلی این دو ساختار در تعداد مراحل پمپاژ است. در پمپ تک‌مرحله‌ای، سیال از یک مرحله اصلی پمپاژ عبور می‌کند؛ اما در پمپ طبقاتی، چند مرحله در مسیر پمپاژ قرار گرفته‌اند و هر مرحله بخشی از انرژی مورد نیاز را به سیال منتقل می‌کند. به همین دلیل پمپ‌های چندمرحله‌ای معمولاً برای کاربردهایی که به هد بالاتر نیاز دارند، گزینه مناسبی هستند. با این حال، این موضوع به معنی برتری همیشگی پمپ طبقاتی نیست. اگر سیستم به مشخصات یک پمپ تک‌مرحله‌ای نیاز داشته باشد، استفاده از پمپ چندمرحله‌ای می‌تواند انتخاب نامتناسبی باشد.

بنابراین مقایسه این دو نوع پمپ باید بر اساس دبی، هد، نقطه کاری، شرایط نصب، نوع سیال و هزینه بهره‌برداری انجام شود.

چگونه پمپ طبقاتی مناسب انتخاب کنیم؟

برای انتخاب پمپ طبقاتی مناسب، ابتدا باید اطلاعات پروژه مشخص شود. مهم‌ترین اطلاعات مورد نیاز شامل دبی مورد نیاز، هد، نوع سیال، دمای سیال، شرایط برق، محل نصب و ساعات کارکرد سیستم است. بعد از مشخص شدن این اطلاعات، باید منحنی عملکرد مدل‌های مختلف بررسی شود تا مشخص شود کدام پمپ در نقطه کاری مورد نظر عملکرد مناسبی دارد. یک روند ساده برای انتخاب می‌تواند به این شکل باشد:

1. مشخص کردن نوع کاربری پمپ
2. محاسبه دبی مورد نیاز
3. محاسبه هد مورد نیاز
4. بررسی نوع و شرایط سیال
5. تعیین شرایط نصب
6. بررسی برق مصرفی و توان موتور
7. مقایسه منحنی عملکرد مدل‌های مناسب
8. بررسی قیمت و خدمات فنی
9. انتخاب مدل نهایی

در این فرآیند، انتخاب پمپ فقط بر اساس توان موتور یا قیمت توصیه نمی‌شود. ممکن است یک پمپ توان بالاتری داشته باشد اما در نقطه کاری پروژه عملکرد مناسبی نداشته باشد.

پمپ طبقاتی ابارا در تپش پمپ

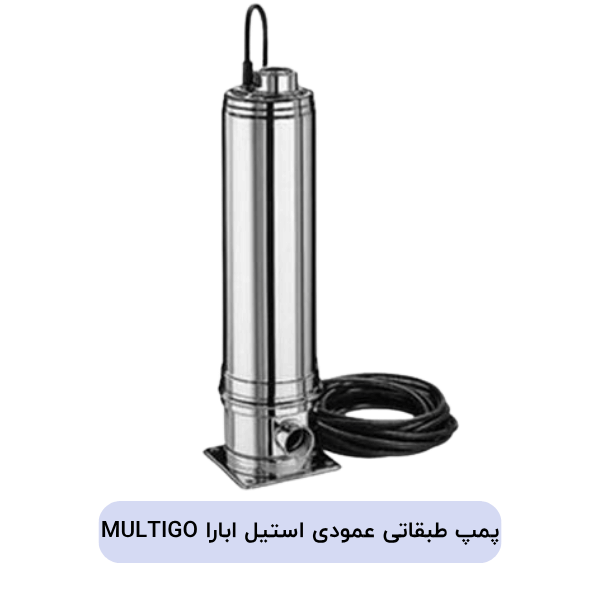

در دسته پمپ طبقاتی تپش پمپ، چند مدل از پمپ‌های طبقاتی ابارا در دسترس قرار گرفته‌اند که شامل مدل‌های عمودی و افقی هستند. در حال حاضر این دسته شامل مدل‌های EVM، EVMS، EVMSG، VMPS، MULTIGO، MATRIX و COMPACT است.تنوع این مدل‌ها باعث می‌شود انتخاب محصول بر اساس نیاز پروژه انجام شود، نه صرفاً بر اساس نام برند. برای هر محصول بهتر است مشخصات فنی همان مدل، از جمله دبی، هد، توان، جنس ساختار و سایر پارامترهای اعلام‌شده بررسی شود. اگر بین چند مدل برای پروژه خود مردد هستید، ابتدا نیاز هیدرولیکی پروژه را مشخص کنید و سپس مدل‌هایی را که در محدوده عملکرد مورد نظر قرار می‌گیرند با یکدیگر مقایسه کنید.

خرید پمپ طبقاتی از تپش پمپ

برای خرید پمپ طبقاتی، ابتدا باید مدل مناسب با شرایط پروژه مشخص شود. در فروشگاه تپش پمپ می‌توانید محصولات موجود در این دسته را بررسی کرده و مشخصات مدل‌های مختلف را با یکدیگر مقایسه کنید. تپش پمپ علاوه بر تأمین تجهیزات، خدمات نصب و راه‌اندازی انواع پمپ و سیستم‌های پمپاژ را نیز ارائه می‌کند. بنابراین در پروژه‌هایی که انتخاب، نصب یا راه‌اندازی پمپ نیاز به بررسی فنی دارد، می‌توان پیش از خرید درباره شرایط پروژه مشاوره گرفت.

اگر مشخصات دقیق پروژه مانند دبی، هد، تعداد طبقات ساختمان یا نوع کاربری را در اختیار دارید، ارائه این اطلاعات هنگام استعلام می‌تواند فرآیند انتخاب مدل مناسب را دقیق‌تر کند.

سوالات متداول درباره پمپ طبقاتی

پمپ طبقاتی چیست؟

پمپ طبقاتی یا چندمرحله‌ای نوعی پمپ سانتریفیوژ است که چند مرحله پمپاژ در آن قرار گرفته و برای کاربردهایی که به هد بالاتر نیاز دارند مورد استفاده قرار می‌گیرد.

پمپ طبقاتی برای چه کاربردی مناسب است؟

این پمپ‌ها در سیستم‌های آبرسانی، تقویت فشار، تأسیسات ساختمانی، برخی کاربردهای صنعتی و مجموعه‌های پمپاژ استفاده می‌شوند. انتخاب مدل باید بر اساس دبی و هد مورد نیاز انجام شود.

تفاوت پمپ طبقاتی عمودی و افقی چیست؟

تفاوت اصلی در آرایش و نحوه قرارگیری مجموعه پمپاژ است. انتخاب بین مدل عمودی و افقی به شرایط نصب، فضای موجود، مشخصات پروژه و طراحی مدل بستگی دارد.

قیمت پمپ طبقاتی چگونه تعیین می‌شود؟

قیمت به عواملی مانند برند، مدل، توان، دبی، هد، تعداد طبقات، جنس قطعات و ساختار پمپ بستگی دارد. بنابراین نمی‌توان یک قیمت ثابت برای تمام پمپ‌های طبقاتی اعلام کرد.

برای انتخاب پمپ طبقاتی چه مشخصاتی لازم است؟

حداقل باید دبی، هد، نوع سیال، دمای سیال، شرایط نصب و برق مورد نیاز مشخص باشد. برای پروژه‌های ساختمانی، اطلاعاتی مانند ارتفاع ساختمان و تعداد واحدها نیز اهمیت دارد.

آیا پمپ طبقاتی برای ساختمان مناسب است؟

در بسیاری از سیستم‌های آبرسانی ساختمان‌ها و تقویت فشار می‌توان از پمپ طبقاتی استفاده کرد؛ اما مناسب بودن آن باید بر اساس محاسبات دبی و هد و شرایط واقعی ساختمان بررسی شود.

آیا تعداد طبقات پمپ معیار انتخاب آن است؟

تعداد طبقات یکی از مشخصات فنی پمپ است، اما به تنهایی معیار مناسبی برای انتخاب نیست. منحنی عملکرد، هد، دبی و نقطه کاری باید هم‌زمان بررسی شوند.

آیا پمپ طبقاتی برای بوسترپمپ استفاده می‌شود؟

پمپ‌های طبقاتی می‌توانند در برخی سیستم‌های بوسترپمپ مورد استفاده قرار گیرند، اما انتخاب مدل به طراحی بوسترپمپ، دبی، هد، تعداد پمپ‌ها و سیستم کنترل بستگی دارد.

جمع‌بندی

پمپ طبقاتی برای پروژه‌هایی طراحی شده است که در کنار دبی مورد نیاز، به هد و فشار مناسبی احتیاج دارند. ساختار چندمرحله‌ای این پمپ‌ها امکان افزایش فشار در چند مرحله را فراهم می‌کند و به همین دلیل در سیستم‌های مختلف آبرسانی، تقویت فشار و تأسیسات کاربرد دارد.

برای خرید پمپ طبقاتی، بهتر است ابتدا نیاز واقعی پروژه مشخص شود و سپس مدل‌ها بر اساس دبی، هد، شرایط سیال، توان، ساختار عمودی یا افقی و شرایط نصب مقایسه شوند. انتخاب بر اساس قیمت یا توان موتور به تنهایی نمی‌تواند نتیجه مناسبی ایجاد کند.

در تپش پمپ می‌توانید مدل‌های موجود پمپ طبقاتی را بررسی و بر اساس مشخصات فنی پروژه گزینه مناسب را انتخاب کنید.
